過濾過程描述：

　　液流從濾芯內側流向外側過程中,固體顆粒被截留在濾芯內側.隨著污染務的增多,過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時,壓差表發訊,過濾器開始自動反沖洗工作過程。

　　反沖洗過程：

　　1) 減速電機通過中間軸驅動沖洗臂轉動,由定位開關控制沖洗臂的轉動角度,使之與被清洗濾芯對正。

　　2) 排污閥開啟,使被清洗濾芯外側(清潔側)與排污之間形成壓力差。

　　3) 在壓力差的作用下,清潔側液流從被清洗濾芯的外側流向內側,進行反沖洗,聚積在濾芯內側的污染物被沖掉并通過排污口排出過濾器。

　　4) 每個濾芯的反沖洗時間已設定,當達到反沖洗設定時間后,排污閥關閉,改濾芯的反沖洗過程結束.；減速電機再次驅動沖洗臂轉動,對下一個（組）濾芯進行反沖洗,排污閥再次開啟.以此類推對每個（組）濾芯進行反沖洗。

　　5) 全部濾芯清洗完成后,沖洗臂在零位開關的控制下回到原始位置,一個反沖洗周期結束。

　　由于反沖洗是一個濾芯一個濾芯的沖洗過程,因此在反沖洗過程中,過濾器仍能保持液流連續的過濾狀態.

　　反沖洗過程設定：

　　壓差設定：過濾器上壓差表設有發訊點,用于過濾器壓差設定，設定過濾器的反沖洗過程；

　　時間設定：過濾器控制箱上設有時間設定裝置,可根據用戶要求設定過濾器反沖洗過程的時間周期；

　　壓差設定和時間設定為自動反沖洗設定過程,兩種設定同時存在,且壓差設定優先；

　　手動啟動：除壓差設定和時間設定自動反沖洗過程外,還有按TEST鍵手動啟動反沖洗過程,調試檢修時使用

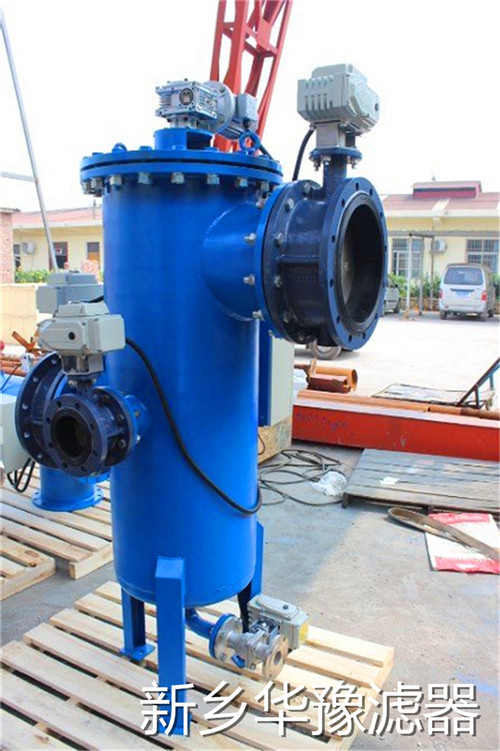

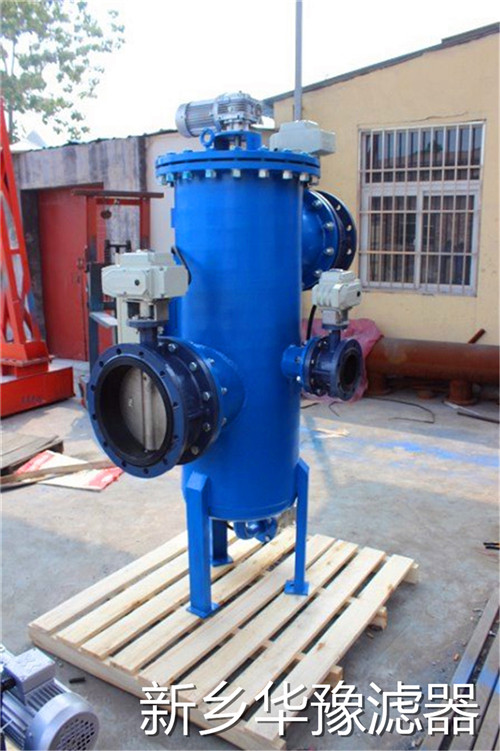

　　立式全自動自清洗過濾器工作原理：

　　被過濾的液體從進口進入過濾器，經過下固定板進入濾芯，液體從濾內側流向外側，并從濾筒出口流出過濾器；反沖洗排出的雜質從排污口排出。

　　立式全自動自清洗過濾器設計特點

　　1) 全自動運行，無需人工介入，運行及維護成本低，具廣泛的獨立應用性，優良的性能價格比；

　　2) 過濾能力強，對系統干擾小，可靠、安全、環保，安裝、操作方便；

　　3) 允許快速、頻繁的進行反沖洗操作，同時在反沖洗過程中，使反沖洗能量最大化；

　　4) 在反沖洗過程中，各個（組）濾網依次進行反沖洗操作；確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾；

　　5) 全自動反沖洗，由于采用氣動排污閥，用于反沖洗的液體耗量少、節省能源。

　　立式全自動自清洗過濾器應用范圍：

　　1、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果。

　　2、原水處理——可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾，除去沙子、細菌、藻類、有機物等等。

　　3、工業循環用水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。

　　4、灌溉——尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌，公園、高爾夫球場、草皮澆灌等。

　　5、造紙工業——白水過濾。

　　6、塑料工業——產品回收冷卻水過濾

　　立式全自動自清洗過濾器技術參數：

　　單臺流量：20-1200m3/h，更大流量可由多個單機并聯。

　　最小工作壓力：0.25MPa

　　最大工作壓力：1.0MPa、1.6MPa

　　最高工作溫度：75℃

　　過濾精度：20-500微米。

　　控制方式：壓差、時間及手動

　　清洗時間：35-60秒。

　　清洗機構轉速：14-20rpm

　　清洗方式：掃描吸吮式清洗。

　　清洗壓損：0.01-0.08MPa

　　控制電壓：交流220V

　　工作電壓：三相， 380V，50HZ

　　液晶顯示界面，人性化設計操作簡便
