新鄉市華豫濾器有限公司主要產品系列有液壓過濾器系列、潤滑油過濾器系列、空氣壓縮機系列、空氣過濾器系列、水過濾芯系列、替代進口濾芯系列等。我公司研制生產了多種類型的過濾器及成套過濾設備。在生產過程中，嚴格執行ISO,DIN,IDF和3A工業標準制造，質量符合GMP標準要求。

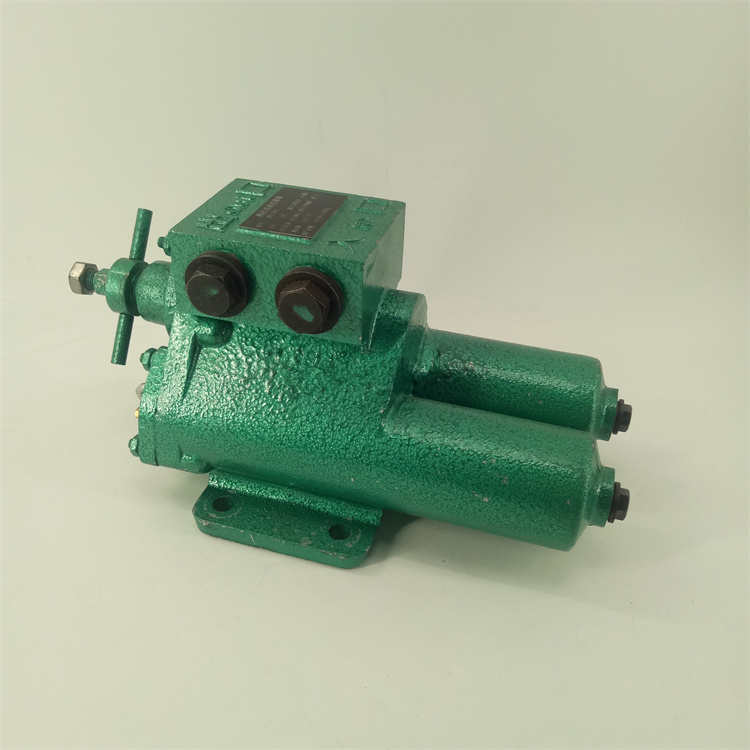

華豫供應 網片式油過濾器SPL-15C產品簡介:
我公司生產的SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。
華豫供應 網片式油過濾器SPL-15C技術參數:
| 型號 | 公稱通徑DN | 額定流量m3/h(L/min) | 濾片尺寸mm | ||
| 雙筒系列 | 單筒系列 | 內徑 | 外徑 | ||
| SPL15 | - | 15 | 2(33.4) | 20 | 40 |
| SPL25 | DPL25 | 25 | 5(83.4) | 30 | 65 |
| SPL32 | - | 32 | 8(134) | ||
| SPL40 | DPL40 | 40 | 12(200) | 45 | 90 |
| SPL50 | - | 50 | 20(334) | 60 | 125 |
| SPL65 | DPL65 | 65 | 30(500) | ||
| SPL80 | DPL80 | 80 | 50(834) | 70 | 155 |
| SPL100 | - | 100 | 80(1334) | ||
| SPL125 | - | 125 | 120(2000) | 90 | 175 |
| SPL150 | DPL150 | 150 | 180(3000) | ||
| SPL200 | DPL200 | 200 | 320(5334) | ||
2、工作壓力0.8MPa；
3、濾芯清洗壓降0.15MPa；
4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始?jí)航挡淮笥?.08MPa。
華豫供應 網片式油過濾器SPL-15C尺寸要求:
| 稱通徑mm | 安裝形式 | 外形尺寸mm | 拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | |||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | kg | |
| 15 | C | 328 | 180 | 196 | 260 | M30 X 2 | 22 | 38 | 55 | 88 | 155 | 291 | 88 | 166 | 80 | 12 | 16 | 4 | 12 | 9.5 |
| 20 | C | 310 | 207 | 260 | 230 | M33 2 | 26 | 34 | 65 | 90 | 177 | 258 | 90 | 230 | 100 | 12 | 15 | 4 | 15 | 11.5 |
| 25 | D | 315 | 232 | 230 | 270 | M39 X 2 | 34 | 34 | 65 | 90 | 185 | 265 | 90 | 156 | 100 | 12 | 15 | 2 | 16.5 | 12 |
| C | 205 | 260 | 177 | 230 | 4 | 16.5 | ||||||||||||||
| 32 | C | 380 | 207 | 260 | 330 | 60 X 60 | 38 | 34 | 65 | 96 | 175 | 330 | 50 | 230 | 100 | 12 | 15 | 4 | 16.5 | 12 |
| 40 | C | 462 | 261 | 314 | 360 | 66 X 66 | 45 | 43 | 70 | 110 | 224 | 363 | 100 | 274 | 130 | 150 | 20 | 4 | 17 | 22 |
| 安裝形式；D 為頂掛式C- 為側置式，壓差發訊器為選配。 |
| SPL50～SPL80-C(側置式) SPL50～SPL80-X(下置式) |
| 公稱通徑mm | 安裝形式 | 外形尺寸mm | 拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | |||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | kg | |
| 50 | X | 447 | 425 | 410 | 425 | 86X86 | 57 | 220 | 90 | 140 | 355 | 422 | 92 | 260 | 210 | 25 | 18 | 4 | 20 | 85 |
| C | 400 | 355 | 412 | 350 | 130 | |||||||||||||||
| 65 | X | 580 | 453 | 410 | 535 | 100X100 | 70 | 365 | 105 | 160 | 375 | 527 | 112 | 260 | 210 | 25 | 28 | 4 | 20 | 120 |
| C | 423 | 425 | 517 | 350 | 150 | |||||||||||||||
| 80 | D | 780 | 541 | 492 | 660 | 116X116 | 89 | 443 | 124 | 190 | 456 | 650 | 350 | 270 | 25 | 20 | 40 | 22 | 165 | |
| 安裝形式X- 為下置式C- 為側置式 （）內尺寸為側置式 壓差發訊器為選配件 | |||||||||||||||||||
| SPL100～SPL125-X(下置式) | |||||||||||||||||||
| 公稱通徑mm | 外形尺寸mm | 濾芯拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | |||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | L1 | L2 | b | R | n | d1 | kg | |
| 100 | 765 | 847 | 560 | 660 | 190 | 108 | 3360 | 200 | 687 | 300 | 640 | 500 | 330 | 20 | 32 | 4 | 22 | 370 | |
| 125 | 850 | 900 | 605 | 760 | 215 | 133 | 385 | 225 | 682 | 340 | 730 | 540 | 270 | 20 | 320 | 4 | 22 | 420 | |
| 法蘭標準GB573:壓差發訊器為選配件。 |
| SPL150～SPL200-X(下置式) |
| 公稱通徑mm | 外形尺寸mm | 濾芯拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | L1 | L2 | b | R | n | d1 | kg |
| 100 | 890 | 1000 | 990 | 790 | 240 | 159 | 380 | 250 | 400 | 825 | 760 | 750 | 460 | 30 | 320 | 40 | 22 | 680 |
| 125 | 1058 | 1155 | 1180 | 945 | 310 | 219 | 450 | 315 | 440 | 960 | 910 | 920 | 520 | 30 | 40 | 4 | 34 | 800 |
| 公稱通徑mm | 外形尺寸mm | 濾芯拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | L1 | L2 | b | R | n | d1 | kg |
| 25 | 315 | 130 | 135 | 270 | 管接頭M39x2 | 310 | 34 | 60 | 70 | 264 | 139 | 100 | 90 | 12 | 15 | 4 | 16 | 6 |
| 40 | 440 | 143 | 173 | 360 | 66x66 | 14 | 36 | 70 | 80 | 364 | 177 | 130 | 125 | 14 | 20 | 4 | 18 | 12 |
| 65 | 580 | 195 | 285 | 535 | 100x100 | 70 | 79 | 105 | 105 | 517 | 261 | 165 | 150 | 18 | 25 | 4 | 22 | 25 |
| 80 | 700 | 238 | 320 | 685 | 185 | 89 | 99 | 120 | 128 | 630 | 310 | 170 | 170 | 180 | 25 | 4 | 22 | 30 |
| 公稱通徑mm | 外形尺寸mm | 濾芯拆卸高度mm | 管路連接尺寸mm | 管路安裝尺寸 | 基座安裝尺寸mm | 凈重 | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | L3 | B1 | H2 | L1 | L2 | b | R | n | d1 | kg |
| 100 | 800 | 412 | 528 | 790 | 190 | 108 | 140 | 42 | 290 | 360 | 364 | 150 | 734 | 335 | 18 | 3 | 18 | 115 |
| 150 | 940 | 550 | 660 | 790 | 240 | 159 | 135 | 57 | 380 | 380 | 335 | 180 | 870 | 470 | 20 | 3 | 24 | 160 |
| 200 | 1050 | 612 | 750 | 945 | 310 | 219 | 135 | 57 | 438 | 400 | 368 | 180 | 980 | 550 | 20 | 3 | 24 | 210 |
